ఉత్పత్తి అవలోకనం

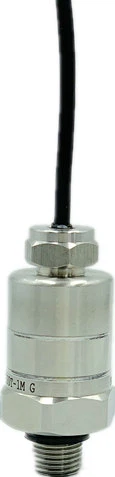

VLF -516 ప్రెజర్ ట్రాన్స్మిటర్ అనేది మార్కెట్ యొక్క అవసరం ప్రకారం మా కంపెనీ అభివృద్ధి చేసిన పూర్తిగా వెల్డింగ్ మరియు మూసివున్న ఉత్పత్తి, ఇది పెట్రోలియం, రసాయన, లోహశాస్త్రం, ఏవియేషన్, ఏరోస్పేస్, షిప్పింగ్, వైద్య పరికరాలు, వాహనాలు, రిఫ్రిజిరేటర్లు, సంపీడరాలు, నీటి పంపులు మరియు ఇతర పరిశ్రమల ప్రక్రియ నియంత్రణ మరియు కొలతలో విస్తృతంగా వర్తించబడుతుంది. పూర్తి ఉష్ణోగ్రత మండలాల్లో ఉష్ణోగ్రత పరిహారం, మంచి విద్యుత్ పనితీరు మరియు దీర్ఘకాలిక స్థిరత్వం.
ప్రధాన అక్షరాలు
మూసివున్న రింగ్ లేకుండా, పూర్తిగా వెల్డెడ్ నిర్మాణం అధిక మరియు తక్కువ ఉష్ణోగ్రత లీకేజ్ వంటి దాచిన ప్రమాదాన్ని నివారించవచ్చు, ఇది తీవ్రమైన వాతావరణంలో వర్తించవచ్చు.
IP గ్రేడ్ IP68 కి చేరుకుంటుంది.
పూర్తి స్టెయిన్లెస్ స్టీల్ 316 ఎల్ పదార్థంతో, అధిక పనితీరుతో, అన్ని ఘన స్థితి మరియు యాంటీ-తుప్పు.
అధిక ఖచ్చితత్వం మరియు అధిక స్థిరత్వంతో అత్యంత ఇంటిగ్రేటెడ్ బ్రిడ్జ్ టైప్ ప్రెజర్ ట్రాన్స్మిటర్ యొక్క సిగ్నల్ కండిషనింగ్ కోసం అధునాతన చిప్ను అవలంబించండి.
ప్రస్తుత రకం రివర్స్డ్ ధ్రువణత రక్షణ, నమ్మదగిన ముందుగానే, సురక్షితమైన మరియు ఉపయోగించడానికి సులభమైనది.
పూర్తి ఉష్ణోగ్రత మండలాల్లో ఉష్ణోగ్రత పరిహారం, మంచి విద్యుత్ పనితీరు మరియు దీర్ఘకాలిక స్థిరత్వం.
ప్రాసెస్ కనెక్షన్ ప్రత్యేక అనుకూలీకరించినది.
ఒక సంవత్సరం వారంటీతో.
సాంకేతిక పారామితులు:
|
కొలత పరిధి |
-100 kpa… 0-10 kpa… 60mpa |
|
|||
|
ఓవర్లోడ్ పీడనం |
200%FS (10MPA కన్నా తక్కువ); 150%FS (25MPA కన్నా ఎక్కువ) |
||||
|
పీడన రకం |
గేజ్ ప్రెజర్, సంపూర్ణ పీడనం, ముద్ర పీడనం |
||||
|
ప్రాసెస్ కనెక్షన్ |
G1\/4, R1\/4 మరియు ఇతరులు OEM తో ఉండవచ్చు |
||||
|
సమగ్ర ఖచ్చితత్వం |
± 0. 5 ％ fs |
||||
|
ఉష్ణోగ్రత పరిహార పరిధి |
-10-70 డిగ్రీ |
||||
|
దీర్ఘకాలిక స్థిరత్వం |
± 0. 3%fs\/year |
||||
|
పని ఉష్ణోగ్రత |
-40-85 డిగ్రీ |
||||
|
నిల్వ ఉష్ణోగ్రత |
-40-125 డిగ్రీ |
||||
|
విద్యుత్ సరఫరా వోల్టేజ్ (డిసి) |
11-36V |
11-36 V |
5V |
2.7-5.5V |
|
|
అవుట్పుట్ సిగ్నల్ |
4-20 ma |
0-10V |
0-5V |
IIC, SPI |
|
|
లోడ్ నిరోధకత |
50 (u -10) ω 【4-20 ma】, 10KΩ 【v】】】】】】】】】】】】 |
||||
|
విద్యుత్ కనెక్షన్ |
కేబుల్ (టెర్మినల్ ఎంచుకోవచ్చు) |
||||
|
IP గ్రేడ్ |
IP68 |
||||
|
పదార్థం |
ప్రెజర్ ట్రాన్స్మిటర్ డయాఫ్రాగమ్\/షెల్: స్టెయిన్లెస్ స్టీల్ 316 ఎల్; కేబుల్: పివిసి; కేబుల్ వాటర్ప్రూఫ్ రింగ్: సిలికాన్ |
||||
|
మీడియా అనుకూలత |
స్టెయిన్లెస్ స్టీల్ 316 ఎల్ కు తినివేయు లేని వివిధ ద్రవాలు |
||||
|
వైబ్రేషన్ |
10grms, (20-2000) Hz |
||||
|
ప్రభావం |
100 గ్రా, 11 ఎంఎస్ |
||||
|
ఇన్సులేషన్ |
100Mω @250VDC కన్నా ఎక్కువ |
||||
|
ప్రతిస్పందన సమయం |
1ms కన్నా తక్కువ (@ 90%FS) |
||||
|
CE ధృవీకరించబడింది |
EMC: IEC 61326-1 b వర్గం ఎలెక్ట్రోస్టాటిక్ ఉత్సర్గ రోగనిరోధక శక్తి: IEC 61000-4-2 విద్యుదయస్కాంత క్షేత్ర రోగనిరోధక శక్తి: IEC 61000-4-3 EFT రోగనిరోధక శక్తి: IEC 61000-4-4 పెరిగిన రోగనిరోధక శక్తి: IEC 61000-4-5 |
||||
రూపురేఖ పరిమాణం (యూనిట్ MM)
ప్రాసెస్ కనెక్షన్ OEM తో ఉంటుంది
విద్యుత్ కనెక్షన్
|
అవుట్పుట్ సిగ్నల్ |
రెండు-వైర్ |
మూడు వైర్ |
Iic |
SPI |
|
1\/ఎరుపు |
విన్ |
విన్ |
విన్ |
విన్ |
|
2\/నలుపు |
Iout |
Gnd |
Gnd |
Gnd |
|
3\/తెలుపు |
Nc |
అవుట్ |
Scl |
Clk |
|
4\/పసుపు |
Nc |
Nc |
SDA |
మిసో |
|
5\/నీలం |
Nc |
Nc |
Nc |
మోసి |
